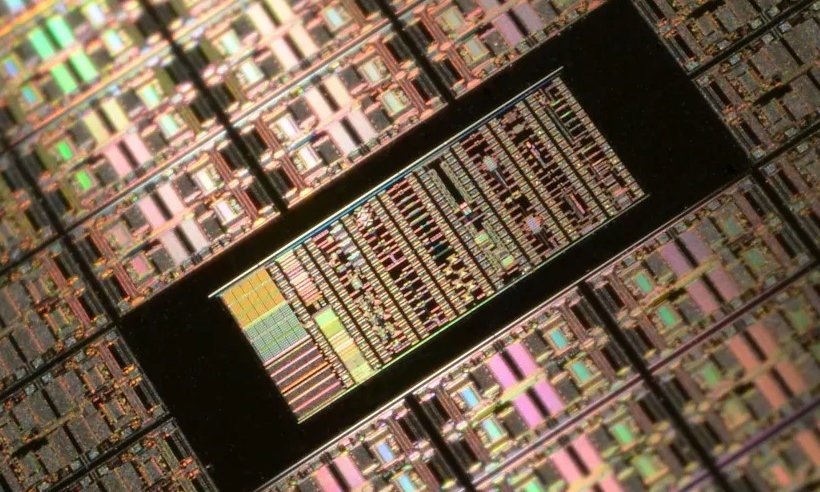

Эра 2 нанометров: как три компании переписывают правила полупроводниковой индустрии

Ключевые факты и цифры

Новый 2-нм техпроцесс TSMC обеспечивает на 10-15% более высокую производительность, снижение энергопотребления на 25-30% и рост плотности транзисторов на 15% по сравнению с предыдущим поколением 3 нм.

Вся производственная мощность двух 2-нм фабрик TSMC на 2026 год уже законтрактована. Apple занимает больше половины этих объёмов. В числе других клиентов — Qualcomm, MediaTek, AMD и NVIDIA.

Цена одной 2-нм пластины от TSMC превышает 30 000 долларов — почти вдвое больше, чем стоимость пластины на техпроцессе 4 нм. TSMC планирует нарастить производство до 100 000 пластин в месяц к 2026 году. Samsung 19 декабря 2025 года официально представила первый в мире мобильный процессор Exynos 2600, изготовленный по 2-нм техпроцессу.

Почему это важно выходит за рамки технических характеристик

Чипы производят впечатление сугубо инженерной темы. Но за цифрами техпроцесса скрываются вещи, которые касаются буквально каждого.

Энергоэффективность следующего поколения напрямую влияет на время работы смартфона и ноутбука. Более производительные и экономичные чипы означают, что устройства смогут выполнять сложные вычислительные задачи локально, без постоянной отправки данных в облако. Это вопрос не только скорости, но и конфиденциальности.

Именно 2-нм чипы открывают возможность переноса задач ИИ из крупных дата-центров непосредственно на пользовательские устройства и робототехнические системы. Речь идёт об автономных системах, способных к сложному рассуждению и многоэтапному решению задач прямо на устройстве.

Для промышленности это означает рост автономности оборудования. Станки, роботы, транспортные узлы получают возможность принимать решения в реальном времени без зависимости от облачного подключения.

Как работает 2-нанометровый чип

Чтобы понять суть прорыва, нужно вспомнить, как устроены обычные транзисторы.

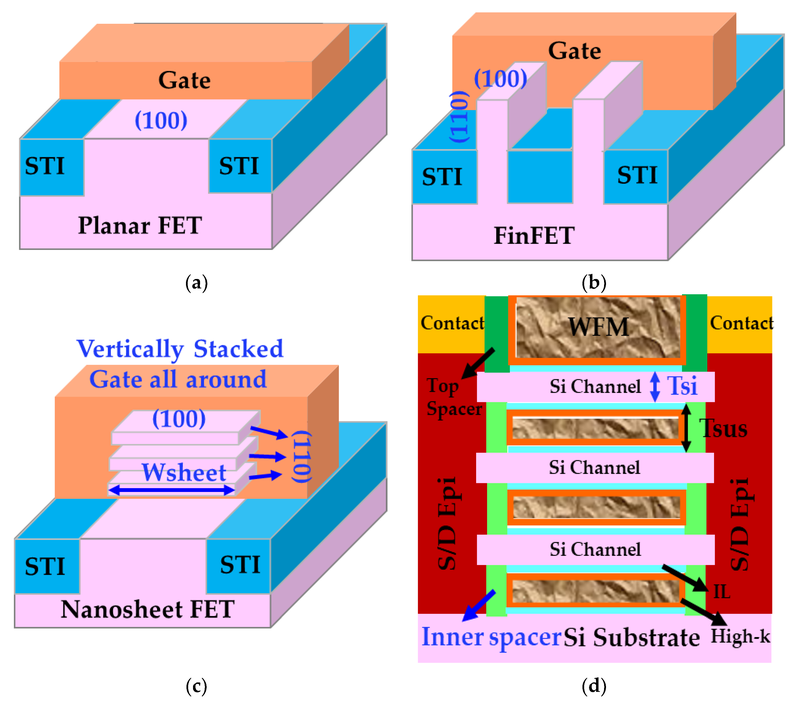

На протяжении десяти лет основой чипов была архитектура FinFET. Она напоминает вертикальный плавник: ток проходит через канал, а затвор обхватывает его с трёх сторон. Эта схема хорошо работала вплоть до 3 нм. Но при дальнейшем уменьшении размеров начинаются утечки тока — транзистор перестаёт работать как надёжный переключатель.

В 2-нм поколении вся отрасль перешла на архитектуру GAA (Gate-All-Around). В этой конструкции затвор полностью окружает канал из горизонтально сложенных нанолистов. Это позволяет значительно лучше контролировать ток и снизить утечки.

Intel пошла немного другим путём: компания перенесла силовую разводку на обратную сторону кремниевой пластины, разделив её с сигнальными цепями. Это снижает падение напряжения и повышает эффективность подачи питания примерно на 30%.

Если упростить: старый транзистор держал ток, зажимая его с трёх сторон. Новый окружает его полностью, как муфта. Результат — лучший контроль, меньше потерь, больше производительности на единицу площади.

Текущие проблемы и барьеры

Переход к 2 нм сопряжён с трудностями, которые нередко упускают в обзорах, сосредоточенных на технических победах.

Первый и главный вызов — выход годных чипов. TSMC лидирует с показателем около 65%, стремясь к 75% по мере зрелости процесса. Samsung пока отстаёт — около 40-50%, что существенно влияет на себестоимость и привлекательность для клиентов.

Второй вызов — стоимость. По прогнозам, глобальный рынок полупроводников достигнет 950 млрд долларов к 2030 году. Но участие в гонке за передовые техпроцессы под силу лишь единицам: строительство одного современного завода обходится в десятки миллиардов долларов.

Третий вызов — физика. На уровне 2 нм инженеры вплотную сталкиваются с квантовым туннелированием и тепловым шумом. Мы уже манипулируем материей на атомарном уровне.

Наконец, геополитика. Большая часть самых передовых мощностей сосредоточена на Тайване. Это порождает устойчивые дискуссии о диверсификации производства. США и Европа инвестируют в собственные фабрики, но полная независимость в этой сфере недостижима в краткосрочной перспективе.

Два возможных сценария развития

Сценарий первый: консолидация TSMC и переход к ангстромной эпохе

Уже сейчас TSMC, Intel и Samsung анонсировали цели по 1,4-нм техпроцессу на 2027-2028 годы. Intel уже тестирует процесс 14A с прицелом на использование High-NA EUV для серийного производства. Если TSMC сохранит доминирование, а её конкуренты не смогут устранить разрыв в выходе годных чипов, тайваньская компания может контролировать более 70% рынка передовых нод к 2030 году. Это создаёт риски концентрации для всей технологической отрасли.

Сценарий второй: фрагментация и региональные полюса

Японский консорциум Rapidus в 2025 году начал опытное производство 2-нм чипов на своём первом заводе. Если американские и европейские субсидии дадут результат, а Intel восстановит конкурентоспособность с техпроцессом 18A и его следующими поколениями, рынок может стать более полицентричным. Это снизит системные риски, но усложнит цепочки поставок.

Практические последствия для бизнеса и потребителей

Для обычных пользователей главный эффект от 2-нм чипов будет заметен в 2026-2027 годах. Флагманские смартфоны получат более длительное время работы от аккумулятора при том же уровне производительности. Функции на основе нейронных сетей — распознавание голоса, обработка фото, переводчики — станут работать быстрее и точнее без обращения к серверам.

Для бизнеса, использующего облачные вычисления, переход дата-центров на 2-нм процессоры означает снижение операционных расходов на электроэнергию. Именно поэтому такие компании, как NVIDIA и AMD, входят в число первых клиентов TSMC на новом техпроцессе — их серверные ускорители станут значительно экономичнее.

Для разработчиков ПО и продуктов на базе ИИ открывается перспектива edge-вычислений нового класса. Задачи, которые сегодня требуют мощного серверного кластера, к 2027 году будут выполнимы на устройстве размером со смартфон.

Заключение

Переход к 2-нм техпроцессу — это не просто очередная строчка в маркетинговых материалах производителей чипов. Это смена архитектурной парадигмы, которая по значимости сопоставима с переходом от плоских транзисторов к объёмным FinFET в начале 2010-х. Три компании идут к этому рубежу разными путями: TSMC берёт зрелостью и объёмами, Samsung — скоростью первопроходца, Intel — инновациями в подаче питания. Победителя в этой гонке определят не заявленные характеристики, а реальный выход годных чипов и способность удерживать клиентов. Следующие два года станут временем, когда абстрактные нанометры превратятся в конкретные продукты — и в конкретные конкурентные преимущества.
