История флексографии: от ядовитых красок до цифровых форм

Вашингтон, 1949. Коробка с кукурузными хлопьями

Инспектор FDA держал в руках обычную коробку хлопьев. Снаружи - яркая печать, буквы, зерно, счастливое семейство. Внутри - следы анилинового красителя. Того самого, что синтезируют из каменноугольного дёгтя. Того, что в другой концентрации убивает.

Проблема была не в конкретном заводе. Проблема была в целой отрасли. Тысячи производителей по всей Америке использовали одну и ту же технологию печати на упаковке - и никто толком не задумывался, чем именно красят пакеты, коробки и обёртки, в которые кладут еду.

FDA ввело запрет на анилиновую печать для пищевой упаковки. Отрасль получила три года, чтобы найти выход.

Но прежде чем говорить о выходе - нужно понять, как всё начиналось.

Глава 1. Ливерпуль, 1890. Машина для неудобных поверхностей

Типографское дело к концу XIX века было отлажено неплохо. Плоская бумага, жёсткая металлическая форма, давление - и текст аккуратно перенесён. Но промышленность требовала большего. Фабрикам нужна была печать на упаковочной бумаге, на тканевых мешках, на картоне с неровной поверхностью. Классический высокий шрифт с твёрдыми металлическими литерами на таких поверхностях давал брак.

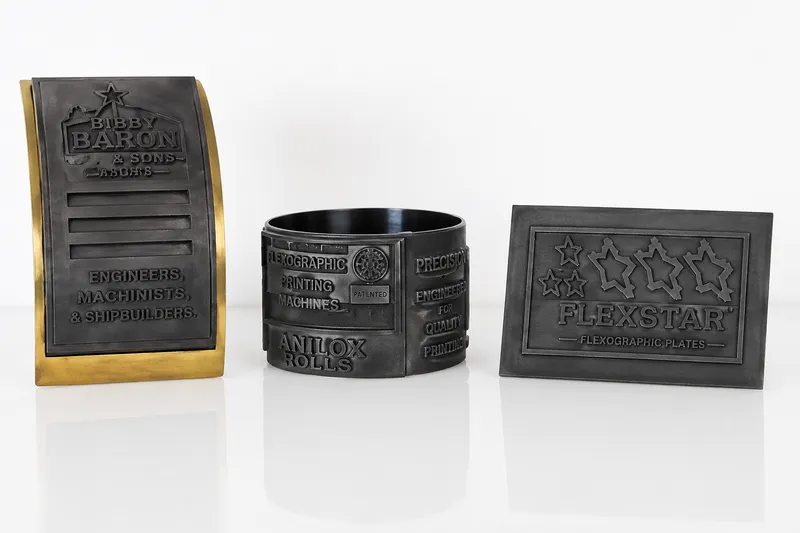

В Ливерпуле этой проблемой занялась компания Bibby, Baron & Sons. В 1890 году они запатентовали машину с резиновыми печатными элементами. Не металл - резина. Она деформировалась, прижималась к любой поверхности, давала равномерный оттиск. Красители подавались через специальный валик.

Машина работала. Но красители использовали анилиновые - дешёвые, яркие, стойкие. Анилин тогда был промышленным чудом: из одного каменноугольного дёгтя получали и пурпурный краситель для ткани, и жёлтый для упаковки, и - немного позже - иприт для химического оружия. Химия одна, концентрация разная. Об этом не думали.

Технологию назвали «анилиновой печатью». Она начала распространяться по Европе и Америке.

Глава 2. Полвека в тени

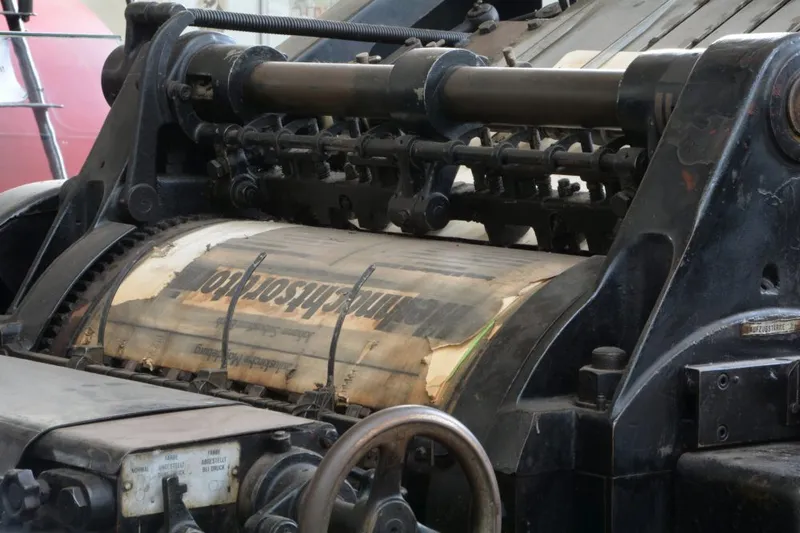

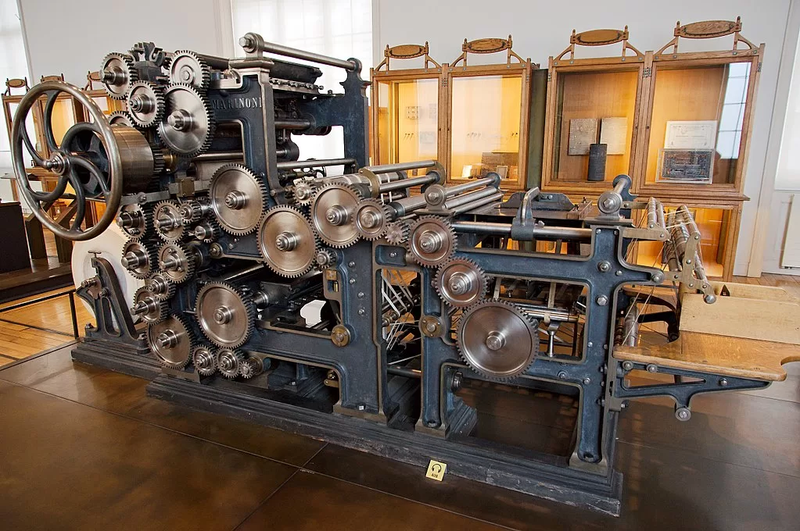

С 1890 по 1950 год анилиновая печать росла тихо и без публичности. Не было никаких конференций, громких патентов или имён, которые вошли бы в учебники. Была индустрия - заводы, рулоны, краска, резиновые формы, вырезанные вручную.

Формы делали мастера. Буквально - резчики по резине. Хороший резчик стоил дорого: малейшая ошибка в зеркальном изображении букв - и весь тираж в мусор. Для каждого нового заказа - новая форма, новый мастер, новые дни работы. Переналадка занимала столько же, сколько сам печатный прогон.

Скорость машин росла. К 1930-м анилиновые машины печатали на скоростях, недостижимых для офсета на гибких материалах. Целлофан, плёнка, фольга, крафт - всё это шло через анилиновые печатные машины. Именно тогда упаковка начала становиться рекламным носителем: цвет, логотип, фирменный стиль прямо на пакете.

Никто не думал о токсичности. Краска - на упаковке. Упаковка - снаружи. Что может пойти не так?

Выяснилось в конце 1940-х.

Глава 3. Цинциннати, 1952. Рождение нового слова

После запрета FDA отрасль оказалась в неловком положении. Технология работала - её использовали тысячи заводов. Проблема была в красителях, а не в самом принципе. Перешли на безопасные водорастворимые краски, на спиртовые системы. Машины остались те же, резиновые формы остались те же. Только краска другая.

Но оставалось слово «анилиновая печать». Оно теперь звучало как приговор. Никто не хотел слышать от клиентов: «У вас анилиновая печать? Та самая, что FDA запретила?»

В 1952 году в Цинциннати прошёл съезд Американской ассоциации анилиновой печати. На повестке - один вопрос: как называться дальше.

Несколько вариантов отклонили сразу. «Эластографи» - слишком сложно. «Перротипия» - непонятно. Потом кто-то предложил простое слово, составленное из двух очевидных частей: flexible - гибкий, graphic - печать. Флексография.

Ассоциация проголосовала. Слово приняли.

Анилиновой печати больше не существовало. Родилась флексография.

Глава 4. Каучуковый век

1950-е и 1960-е - период, который флексографы вспоминают с ностальгией и ужасом одновременно.

Печатные формы всё ещё делали из каучука - но уже не только ручной резкой. Появились вулканизированные резиновые пластины: мастер делал металлическую матрицу, вдавливал её в нагретую резину, получал форму. Быстрее, чем вручную. Но всё равно медленно. Всё равно дорого. Качество определялось мастерством конкретного человека.

Флексография той эпохи - это крупные надписи, простые геометрические формы, насыщенный цвет. Тонкая графика не воспроизводилась: резина деформировалась под давлением, тонкие линии «плыли», растровые точки сливались. Фотографии на упаковке? Об этом не думали. Флексография была для текста и простых рисунков.

Офсетные типографии смотрели на флексографов немного свысока. «Печать для мешков», - говорили они. Для красивой продукции - офсет. Флекс - для промышленной упаковки.

Это высокомерие дорого обошлось им через двадцать лет.

Глава 5. DuPont, 1974. Резина умерла

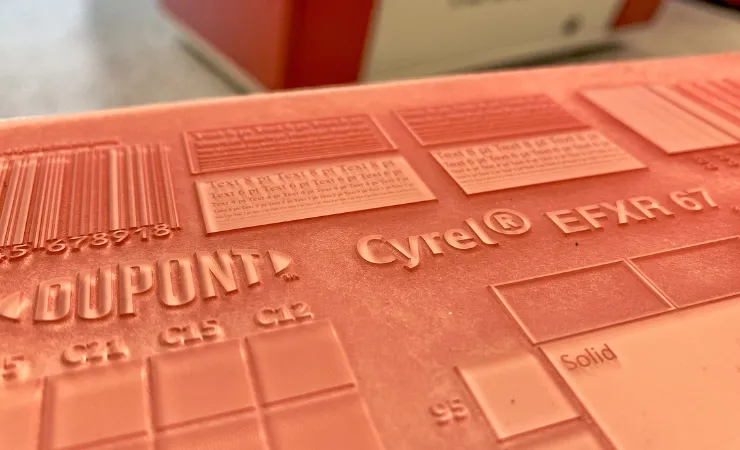

В 1974 году американский химический гигант DuPont представил продукт под названием Cyrel.

Cyrel - это фотополимерная пластина. Не резина, не металл - светочувствительный полимер, который затвердевает там, куда попадает ультрафиолет. Принцип: накладываешь негатив с нужным изображением, засвечиваешь ультрафиолетом, смываешь незатвердевший полимер - остаётся рельефная форма с точностью, недостижимой для резины.

Это была революция. Не громкая, не с пресс-конференциями и журналистами. Революция в цехах.

Фотополимерная пластина воспроизводила детали, о которых резина и мечтать не могла. Тонкие линии - чёткие. Растровые точки - стабильные. Текст мелкого кегля - читаемый. Постепенно флексография начала осваивать то, что раньше безоговорочно принадлежало офсету: этикетки, яркую упаковку, сложную графику.

DuPont продавал пластины. Другие компании копировали идею. К концу 1970-х фотополимерные формы вытеснили резину там, где требовалось качество. Резина осталась только для простых задач - крупных надписей, однотонных плашек.

Инструмент изменился. Теперь нужно было изменить то, чем наносили краску.

Глава 6. Анилокс и математика ячеек

Параллельно с борьбой за качество форм шла другая борьба - за точность нанесения краски.

В старых машинах краску подавали простым поливом: валик окунался в ванну с краской, потом другой валик снимал излишки. Количество краски зависело от давления, вязкости, температуры, настроения оператора. Каждый прогон - лотерея.

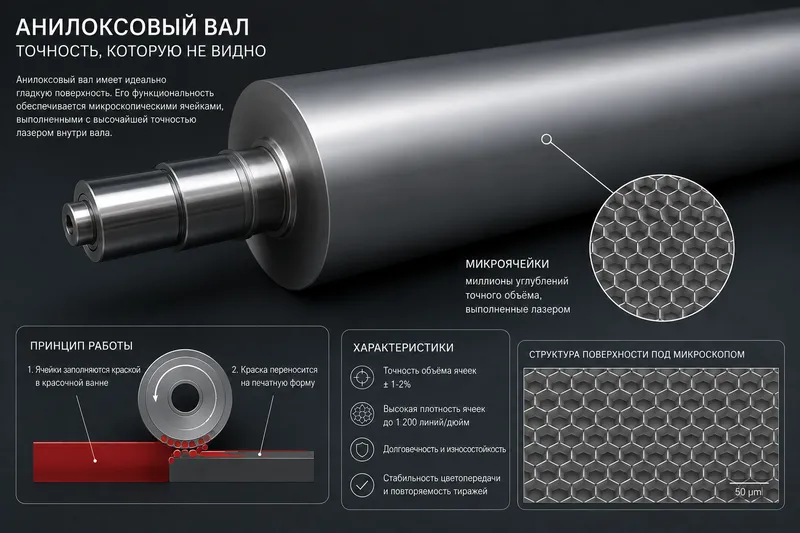

Анилоксовый валик решил эту проблему. Поверхность анилокса покрыта миллионами крошечных ячеек - углублений заданного объёма. Ячейки набирают ровно столько краски, сколько в них помещается, и переносят ровно это количество на печатную форму. Хочешь больше краски - нужен анилокс с ячейками большего объёма. Хочешь тонкий красочный слой - мельче ячейки.

Сначала анилоксы делали механически: насечка резцом по стальной заготовке. Потом - лазером. Лазерный анилокс стал стандартом индустрии в 1990-х. Миллион ячеек на квадратный дюйм, каждая - правильной геометрии, каждая - точного объёма. Уже не лотерея, а математика.

Глава 7. Компьютер заходит в типографию

1990-е изменили флексографию так же, как они изменили музыку, кино и биржевую торговлю.

До середины 1980-х подготовка к печати была ручным делом. Художник рисовал макет. Фотограф снимал. Ретушёр работал с плёнкой вручную. Негатив шёл на экспозицию пластины. На каждом этапе - возможность ошибки, потеря времени, потеря качества.

Компьютерный препресс убрал большинство этих этапов. В середине 1990-х появились системы «компьютер - пластина» (Computer-to-Plate, CtP): готовый дизайн файлом отправлялся прямо на устройство экспозиции, которое засвечивало фотополимерную пластину без промежуточного негатива. Быстрее, точнее, без ручного труда на каждом шаге.

Тогда же машины начали получать процессоры. Управление давлением - от компьютера. Контроль вязкости краски - датчики и автоматика. Регистрация цветов (совмещение нескольких печатных секций) - сервоприводы с обратной связью вместо механических регулировок.

Офсетные типографии наблюдали за этим с нарастающим беспокойством. Качество флексографии подходило к их уровню. А скорость и возможность печатать на гибких материалах - полиэтилене, фольге, стрейч-пленке - у флексографии было с самого начала.

Глава 8. Что умеет современная флексография

Сегодняшняя флексографическая машина - это несколько тонн оборудования, управляемого с тачскрина.

Скорость - до 500 метров в минуту. На высокой скорости через машину проходит примерно восемь метров плёнки в секунду. Система технического зрения непрерывно сравнивает отпечаток с эталоном и сигнализирует об отклонениях - оператор реагирует на месте.

Разрешение печати достигает 1200 DPI - это уровень, при котором на полиэтиленовом пакете можно напечатать фотографию без заметной потери качества. Растровые точки стабильны благодаря фотополимерным пластинам и лазерным анилоксам.

Краски — водно-дисперсионные или на основе растворителей с системами улавливания паров. UV-отверждение позволяет мгновенно фиксировать краску прямо в машине без сушильной зоны.

Переналадка, которая в 1960-х занимала смену, сегодня - час-полтора. Цифровые пресеты запоминают параметры каждого заказа: давление, вязкость, реперные метки. Второй тираж настраивается по сохранённому файлу.

Именно так сегодня производятся пакеты с логотипом, плёнка с маркировкой и термоусадочные этикетки. Флексографическая печать стоит за большей частью упаковки, которую вы держите в руках каждый день - от пакета в супермаркете до мешка для строительной смеси.

Петербургская компания «Финфлекс», например, использует флексопечать до четырёх цветов непосредственно в производственном цикле - плёнка выходит с экструдера, при необходимости проходит через коронатор для активации поверхности, затем на неё наносится логотип или информация.
Всё в рамках одного производства, без посредников: finfleks.ru.

Конец истории, которая ещё не закончилась

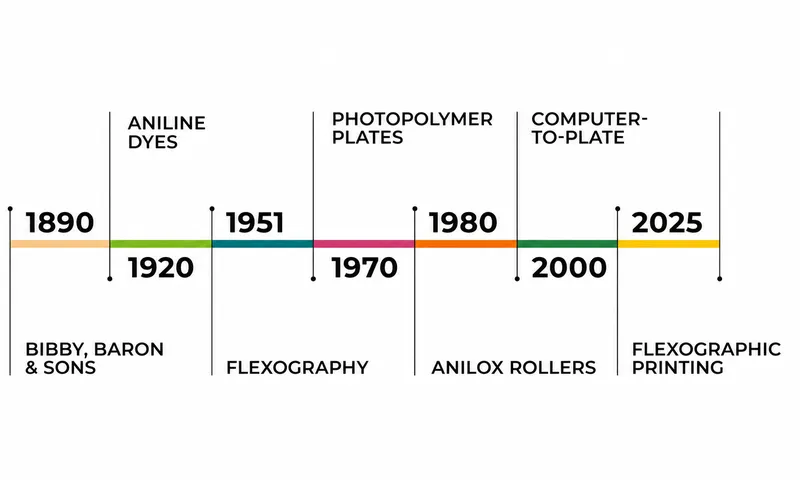

От резинового штампа ливерпульского завода до лазерного анилоксового валика прошло сто тридцать лет. За это время анилиновая печать сменила имя, резина уступила фотополимеру, а интуиция мастера - цифровому управлению.

Флексография выиграла конкуренцию с офсетом там, где офсет проиграл по определению - на гибких, вытянутых, нестандартных поверхностях. На полиэтилене, фольге, бумажном крафте, стрейче. На том, во что упаковано большинство вещей вокруг нас.

Следующие изменения уже идут. Цифровая флексография - прямая лазерная гравировка форм без фотополимера. Системы машинного зрения, которые не просто фиксируют брак, а предсказывают его. Краски с контролируемым разложением для упрощения переработки.

История продолжается. Просто теперь её пишут не резчики резины, а инженеры программного обеспечения.
